Permeationsmesszelle NW50
Mit verschiedenen Folien-Spannvorrichtungen für flüssige Prüfchemikalien und gasförmige oder flüssige Sammelmedien.
Permeationsmesszelle NW50 nach EN 16523-1 (Ersatz für EN 374-3) zur Prüfung von PSA-Folien (Schutzhandschuhen, Schutzanzügen) auf die Durchlässigkeit von flüssigen Test-Substanzen und gasförmigen Sammelmedien. Die Permeationsmesszelle NW50 ist nicht doppelwandig (= ohne Temperiermantel!) gefertigt und wird in den Qumat® Q401-HR und PERMOBIL verwendet.

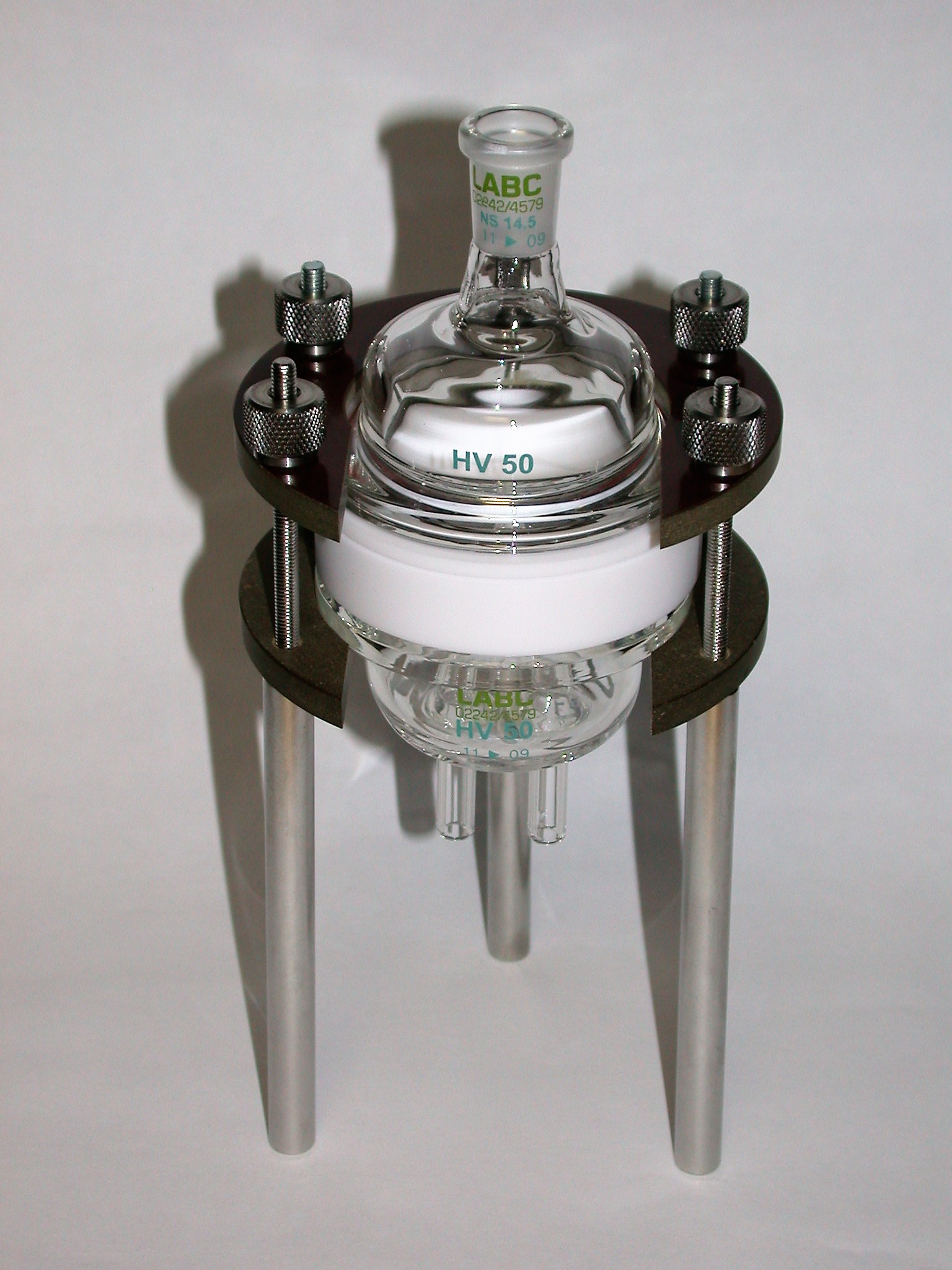

Die Permeationsmesszelle NW50 aus Glas, komplett in Halterung mit drei Standfüßen und PTFE-Spannvorrichtung NW50(für Folien < 0,2 mm) inkl. O-Ring-Dichtungen Silikon-FEP-ummantelt (2 x 56 mm + 1 x 62 mm)
Art.-Nr.: 250-0088978
Einzelteile der Permeationsmesszelle NW50:
Oberteil für Permeationsmesszellen NW50 mit Schliffhülse NS14,5 EN 16523-1 (Ersatz für EN 374-3)
Art.-Nr.: 120-0088893

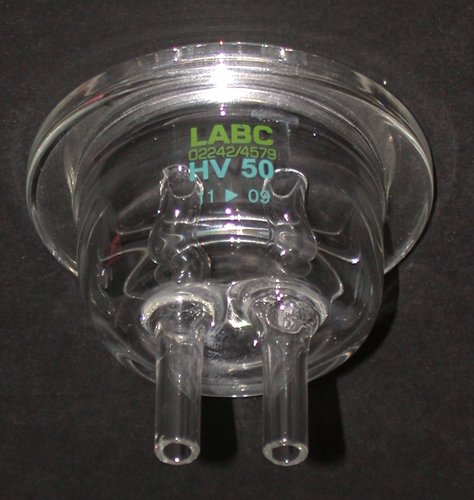

Unterteil für Permeationsmesszelle NW50 mit Gasein- und austrittsrohren für gasförmige Sammelmedien (Aø = 8 mm), EN 16523-1 (Ersatz für EN 374-3)
Art.-Nr.: 120-0088909

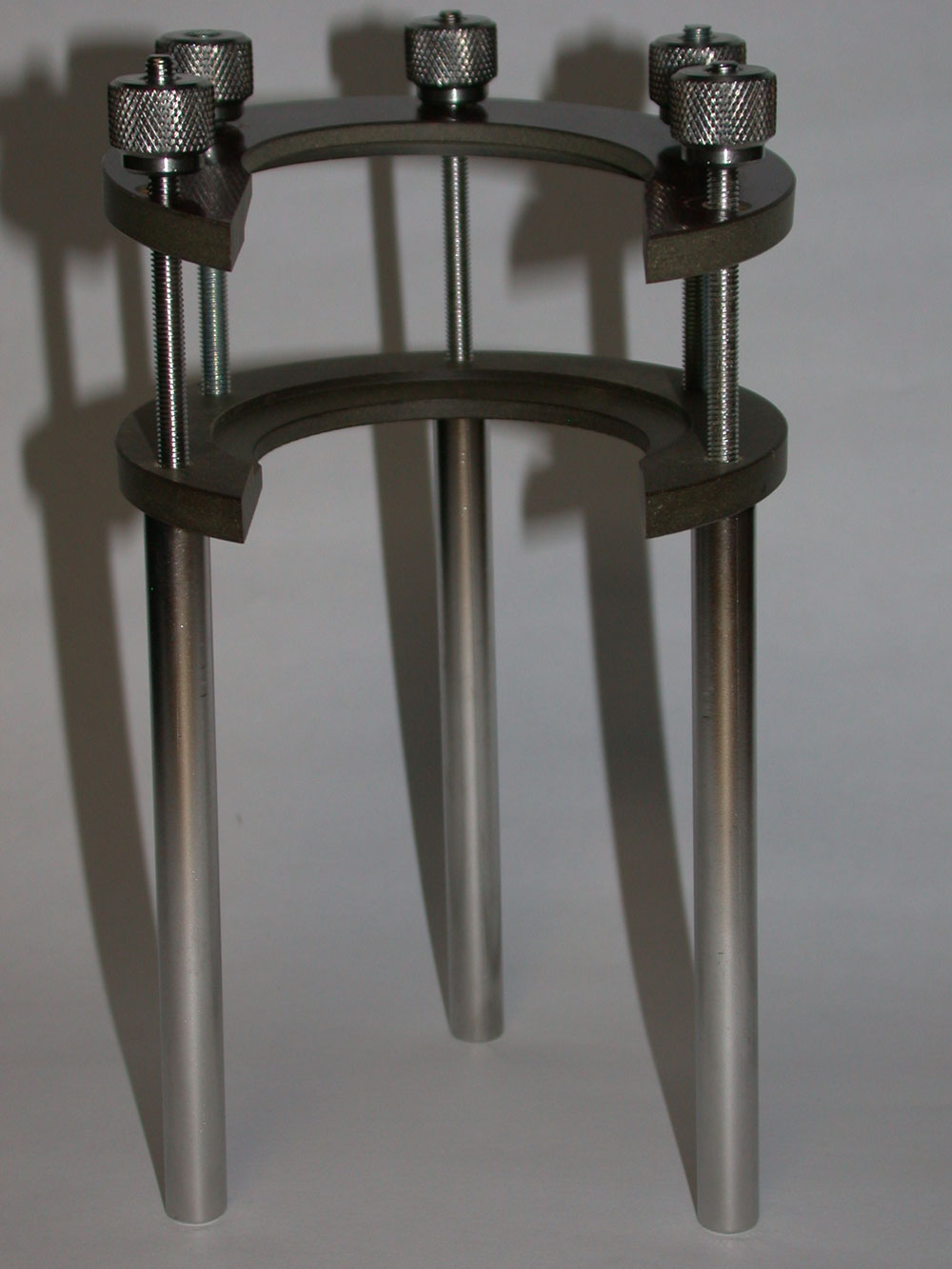

Halterung aus Pertinax® (Hartpapier) für Permeationsmesszelle NW50 nach EN 16523-1, EN 16523-2 (Ersatz für EN 374-3) mit Rändel-Schrauben aus VA und Stehfüßen aus Aluminium
Art.-Nr.: 120-0088961
Halterung aus Aluminium (rot Eloxal, statt aus Pertinax® (Hartpapier)) für Permeationmesszelle NW50 gemäß EN 16523-1:2015, EN 16523-2:2015 (Ersatz für EN ISO 374-3) mit Rändel-Schrauben aus VA und Stehfüßen aus Aluminiummetall
Art.-Nr.: 120-0387842
PTFE-Spannvorrichtung nach EN 16523-1 (Ersatz für EN 374-3 und ISO 6529) für Permeationsmesszelle NW50 zum Einspannen von Folien bis ca. 0,2 mm inkl. 3 Stk. O-Ringe (VQM mit FEP-ummantelt)
Art.-Nr.: 120-0649087
PTFE-Spannvorrichtung nach ASTM 1" (2,54 cm) für Permeationsmesszelle NW50 nach EN 16523-1 (Ersatz für EN 374-3) zum Einspannen von Folien bis ca. 0,3 mm incl. 3 Stk. O-Ringe (VQM mit FEP-ummantelt)
Art.-Nr.: 120-0302722

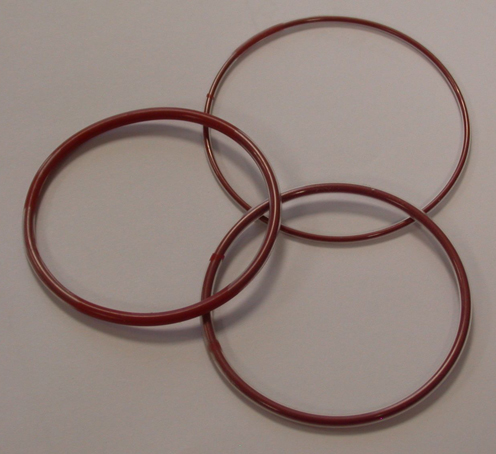

O-Ring-Dichtungsset nach EN 16523-1 (Ersatz für EN 374-3) Silikon/FEP- ummantelt, passend zur PTFE-Spannvorrichtung Nr. 711982-EN
Art.-Nr.: 120-0088879
O-Ring-Dichtungsset nach ASTM 1" (2,54 cm) Silikon/FEP- ummantelt passend zur PTFE-Spannvorrichtung Nr. 711982-ASTM
Art.-Nr.: 120-0329026

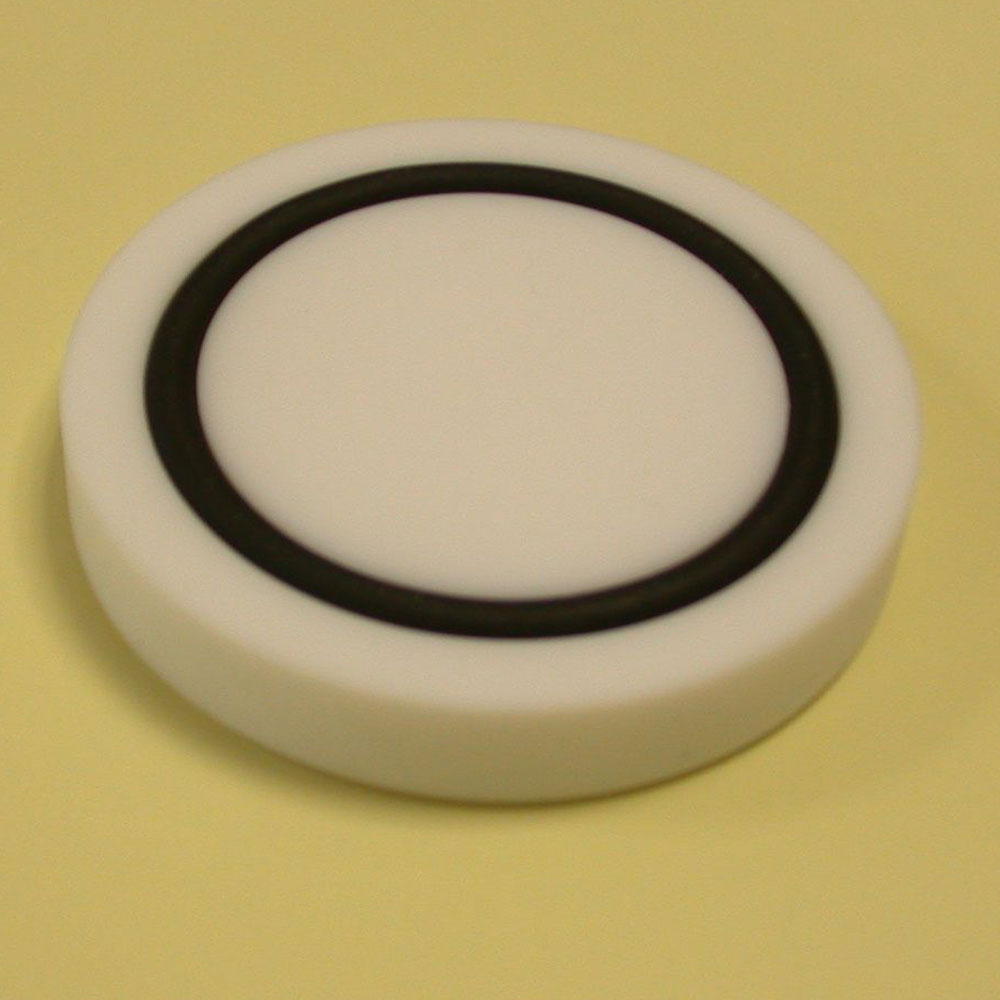

Blindflansch aus PTFE für Permeationsmesszelle NW50 mit 2 x Viton-O-Ringen zur Messung von Referenz- und Test-Gas
Art.-Nr.: 120-0088886

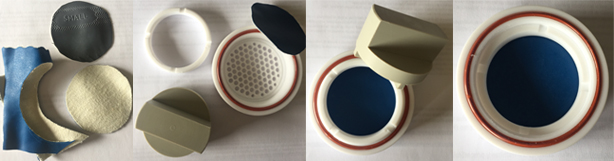

PTFE-Permeationsprobenhalter für Folien mit einer Stärke von 0,2 mm bis max. 5 mm sowie Folien mittexturierter, stark geprägte Oberfläche und/oder mit Nähten (von Schutzhandschuhen/ Schutzkleidung) in Anlehnung analog EN 16523-1 (Ersatz für EN 374-3), ID: Ø 50 mm mit Lochplatte als Folienstütze für die LABC-Permeationszelle NW50 mit 2 Stk. O-Ringen (VQM mit FEP-ummantelt), mit einem PTFE-Schraubring zur Probenfixierung und einem Verschraubungswerkzeug aus PPH.
Art.-Nr.: 250-0342773
