Geschmackstest-Varianten


Geschmackstests-Varianten auf organoeleptisch, relevante Migranten mit Wasser als Prüflebensmittel nach einer Migrationssimulation mit Lebensmittelverpackungsmaterialien:

  • ohne Schnittkanten* und Direktkontakt mit Wasser
  1. Prüftemperatur unter dem Siedepunkt von Wasser
  2. Prüftemperatur über dem Siedepunkt von Wasser
  • ohne Schnittkanten* und Kontakt durch den Luftraum mit Wasser
  1. Prüftemperatur bis 100°C

* Schnittkanten können wesentlich zur Migration beitragen.




Zur Erzielung vergleichbarer Ergebnisse werden die Migrationssimulationen unter standardisierten Testbedingungen (Dauer und Temperatur) durchgeführt.





Die Geschmacks-Beurteilung wird nach folgender Intensitätsskala vorgenommen (DIN 10955):

0 = keine wahrnehmbare Geschmacksabweichung
1 = gerade wahrnehmbare Geschmacksabweichung (noch schwer definierbar)
2 = schwache Geschmacksabweichung
3 = deutliche Geschmacksabweichung
4 = starke Geschmacksabweichung**

** Die Intensität bezeichnet nicht notwendigerweise das wahrnehmbare Maximum.



Die Ergebnisse der Einzelprüfungen um nicht mehr als eine Stufe voneinander abweichen, anderenfalls ist die Prüfung zu wiederholen. Bei der Auswertung wird durch das Mitteln der Einzelwerte das Ergebnis auf 0,5 Intensitätseinheiten gerundet. Ab Intensität 2 wird in Stichworten eine Beschreibung der Geruchsabweichung gegeben.



Normative Verweisungen:

DIN 10950-1, Sensorische Prüfung — Teil 1: Begriffe,
DIN 10955, Sensorische Prüfungen — Prüfung von Packstoffen und Packmitteln für Lebensmittel,
DIN 10959, Sensorische Prüfverfahren — Bestimmung der Geschmacksempfindlichkeit




Die Matrix Wasser ermöglicht neben einer Sensorikprüfung auch eventuelle weiterführende analytische Untersuchungen.

  • zu 1) ohne Schnittkanten und Direktkontakt mit Wasser
  1. Prüftemperatur unter dem Siedepunkt von Wasser

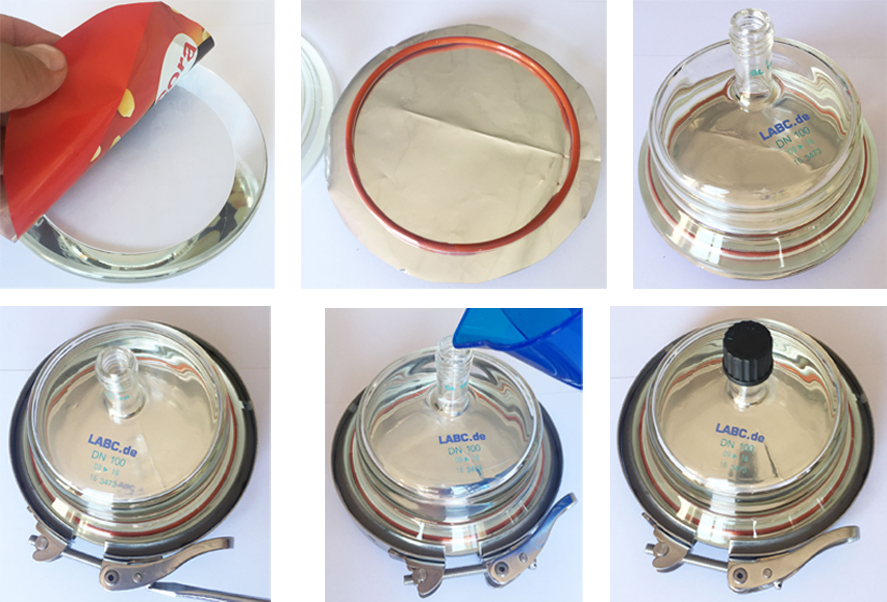

Beispielhafte Durchführung des Geschmacktestes von Folienverbundstoffen:

Auf die massive Basisplatte der Migrationszelle System MigraCubicle aus DURAN®-Borosilikatglas wird mit der zu prüfenden Folien mit der Innenseite nach oben belegt (Prüffläche bei Type MC 150: ca. 2 dm2). Anschließend wird die Zelle verschlossen und mit Wasser gefüllt (ca. 50 bis 2000 ml je nach gewünschtem Flächenvolumen-Verhältnis!). Das Prüfmedium Wasser kommt nur mit den Probenfolien, Glas und FEP (Fluorinates Ethylene Propylene) in Berührung. Anschließend wird die Verschlossene Zelle 10 Tage bei 40 °C getempert. Nach Abkühlung wird das Wasser sensorisch auf Geschmacksveränderung verkostet und bewertet.

(Praxistipp: Da bei dieser Temperatur eine Verkeimungsgefahr besteht und das für die sensorische Prüfung unangenehm ist, evtl. bei 46 °C prüfen. (= stärkere Prüfung oder evtl. Prüfdauer verkürzen nach Rechenformel aus Verordnung (EU) 2016/1416 Abschnitt 2.1.4 Buchstabe f))

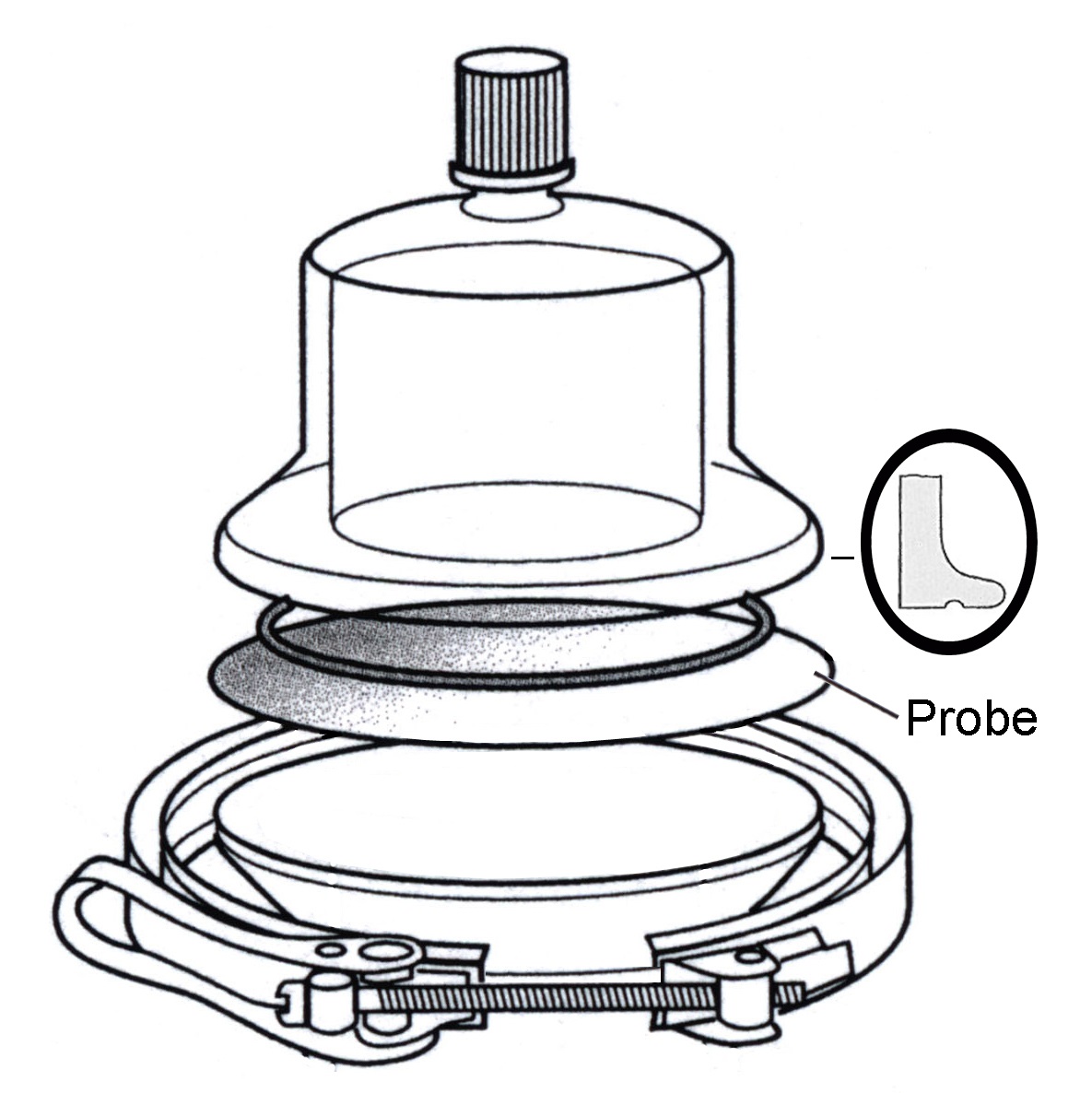

MigraCubicle:






Art.-Nr.: Type: Fläche: Füllvolumen:
250-0586511 MC150 2 dm² 200 ml







Migrationtzellen System:

„MigraCubicle GL18z MC150“ mit Schnellspannverschlussverschluss aus CrNi-Stahl, massiven Glasunterteil, Glasflanschdeckel mit zentrischem GL18-Gewinde, O-Ring aus nahtlos mit FEP ummantelten Slikonkautschuk (FEP/Sil, (FEP= Fluorinated Ethylene Propylene)) und einer GL18 Schraubkappen aus PPS geschlossen, schwarz mit eingelegter PTFE-beschichteter Silikonkautschuk-Dichtung analog cell type D (figure C.6, EN1186-1:2002).






  • zu 1) ohne Schnittkanten und Direktkontakt mit Wasser
      b.  Prüftemperatur über dem Siedepunkt von Wasser bei 130 °C

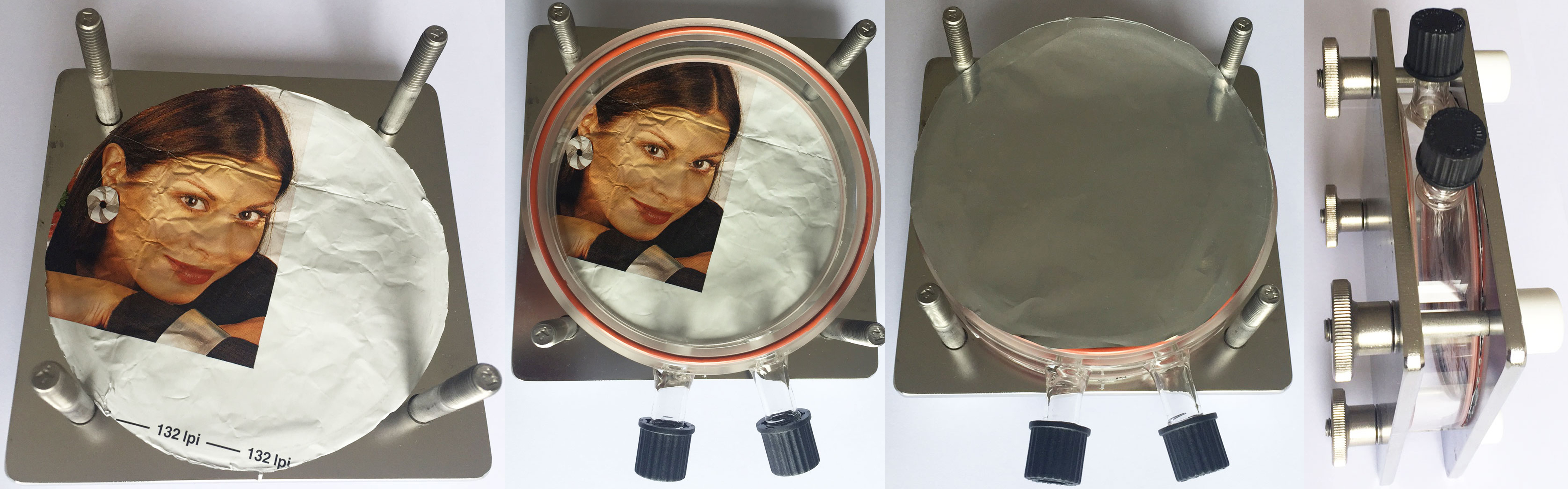

Beispielhafte Durchführung des Geschmacktestes von lackierten Folien:


Beide Edelstahl-Fixierplatten der Migrationszelle werden mit zu prüfenden Folien belegt (Prüffläche: 2 x ca. 1 dm2 = ca. 2 dm2). Die Zelle wird senkrecht gestellt und mit Wasser gefüllt (ca. 200 ml). Das Prüfmedium Wasser kommt nur mit den Probenfolien, Glas und FEP in Berührung. (Durch die Probefolie werden die Edelstahl-Fixierplatten kaschiert!) Anschließend wird die verschlossene Zelle in einem Gegendruck-Sterilisations-Autoklaven 30 min bei 129 - 130 °C getempert. Nach Abkühlung wird das Wasser sensorisch auf Geschmacksveränderung verkostet und bewertet.

Bei der Prüfung mit diesem Zellenaufbau und mit der Belegung von 2 Prüfstücken kommt das Lebensmittelsimulanz Wasser nur mit den Lebensmittelkontaktmaterialien (wie z. B. Verpackungsstoffe) und den Werkstoffen Glas und FEP in Kontakt! Bei der Migrationssimulierung wird steht die Migrationszelle senkrecht! (siehe Abbildungen!)






Glas-Mittelring:



Art.-Nr.: Nennweite: Fläche*: Füllvolumen**:
250-0277600 DN120 1,0/2,0 dm² 200 ml

* ca. Fläche mit 1 Prüfstück / 2 Prüfstücken

** ca. Füllvolumen des Mittelrings




Glas-Mittelring zur Migrationszelle System-Siegwerk (Sieg-Mi-Flex) bestehend aus:

  • 1 x Borosilikatglas-Mittelring mit Ein- und Ausgießstutzen, versehen mit GL14 Gewinden
  • 2 x O-Ring FEP/Silicon passend in Nut von Mittelring (oben und unten)
  • 2 x Verschlusskappen GL 14 (PPS-Gehäuse inkl. PTFE/Sil. Dichtung)

Edelstahl-Fixierplatten-Set:

Edelstahl-Fixierplatten-Set zur Migrationszelle „Sieg-Mi-Flex“ bestehend aus:


  • 1 x Edelstahl (V4A 1.4571) Platte-Oberteil mit Bohrungen, Innenseite poliert, 140 x 140 mm
  • 1 x Edelstahl (V4A 1.4571) Platte-Unterteil mit Gewinde-Bohrungen (M8), Innenseite poliert, 140 x 140 mm
  • 4 x Edelstahl Rändelschrauben (M8)
  • 4 x Gewindestiftschraube M8, aus Edelstahl VA 1.4571, 66,5 mm lang
  • 4 x Edelstahl-Unterlegscheibe „Sieg-Mi-Flex“
  • 4 x PTFE-Füße, natur

Art.-Nr.: 250-0239899




Die Kombi-Migrationszelle System-Siegwerk (Sieg-Mi-Flex) aus einem Glas-Mittelring und einem Edelstahl-Fixierplatten-Set ist temperaturbeständig bis 130 °C und druckdicht bis 4 bar.





  • zu 2) ohne Schnittkanten und Kontakt durch den Luftraum mit Wasser
  1. Prüftemperatur bis max. 100 °C

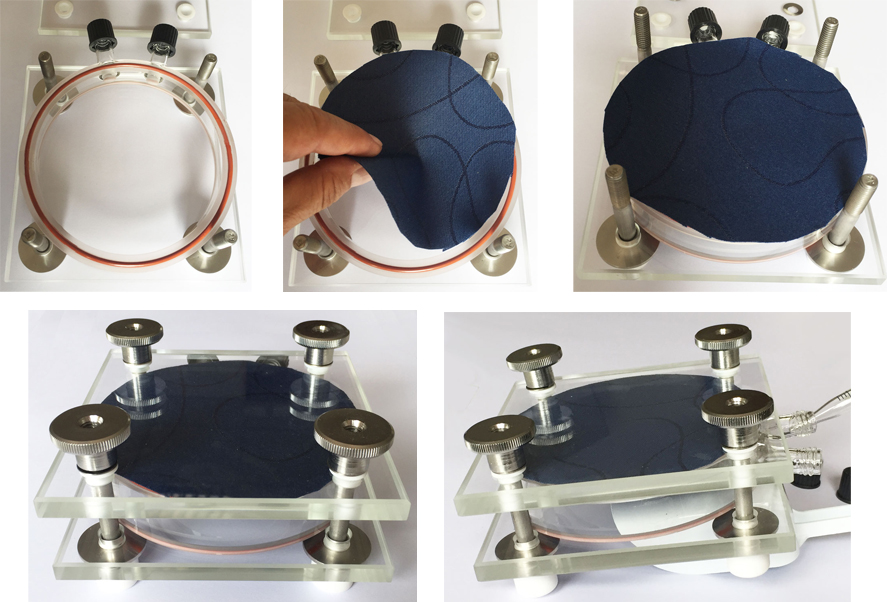

Beispielhafte Durchführung des Geschmacktestes von Karton-Folienverbundstoffen:


Auf die untere Glas-Fixierplatte wird der Glas-Mittelring plaziert. Anschließend wird oben auf dem Glas-Mittelring die zu prüfenden Folien gelegt (Prüffläche: 1 x ca.1 dm2). Die Zelle wird verschlossen, waagerecht positioniert und mit 80 ml Wasser über die seitlichen Stutzen vorsichtig befüllt, ohne die zu prüfenden Folien zu benetzen. Anschließend wird die verschlossene Zelle in einem Wärmeschrank 30 min bei 100 °C getempert. Nach Abkühlung wird das Wasser sensorisch auf Geschmacksveränderung verkostet und bewertet.






Glas-Mittelring:



Art.-Nr.: Nennweite: Fläche*: Füllvolumen**:
250-0277600 DN120 1,0/2,0 dm² 200 ml

* ca. Fläche mit 1 Prüfstück / 2 Prüfstücken

** ca. Füllvolumen des Mittelrings



Glas-Mittelring zur Migrationszelle System-Siegwerk (Sieg-Mi-Flex) bestehend aus:


  • 2 x Borosilikatglas-Platten mit Bohrungen, Schutzeinsätzen für Schrauben
  • 4 x Edelstahlschrauben(M8) mit Edelstahl Rändelschrauben
  • 4 x Stiftschrauben M8 aus Edelstahl V4A 1.4571

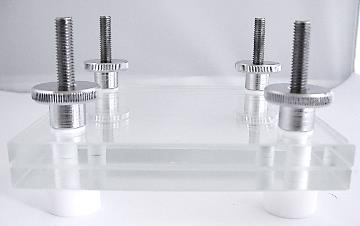

Glas-Fixierplatten-Set:




Glas-Fixierplatten-Set zur Migrationszelle “Sieg-Mi-Flex“ bestehend aus:


  • 2 x Borosilikatglas-Platten mit Bohrungen, Schutzeinsätzen für Schrauben
  • 4 x Edelstahlschrauben(M8) mit Edelstahl Rändelschrauben
  • 4 x Stiftschrauben M8 aus Edelstahl V4A 1.4571
  • 4 x PTFE-Gewindefüßen, weiß (M8)

Art.-Nr.: 250-0277594




Die Glas-Migrationszelle System-Siegwerk (Sieg-Mi-Flex) aus einem Glas-Mittelring und einem Glas-Fixierplatten-Set ist temperaturbeständig von -15 °C bis 130 °C und druckdicht bis 1 bar.

ISO und andere Zertifikate der LABCLABC-Labortechnik AdresseLABC-Labortechnik
Sprache Deutsch
Sprache Englisch
Sprache Spanisch
Sprache Französisch
